Cliente
CARGILL, CONTRATO “LLAVE EN MANO”

Lugar
Guacima, Alajuela, Costa Rica

Costo
$ 1.225.000.00

Área de construcción
2.500m2

Servicios
SETECOOP efectuó los siguientes trabajos: Estudios de geotecnia (Estudio de suelos), Estudios preliminares: Estudios y trámites requeridos por cada una de las instituciones involucradas en este tipo de proyectos. Se realizaron trámites para, uso del suelo, alineamiento vial, visto bueno del uso de agua y visto bueno de la demanda energética, permisos de Aviación Civil por su cercanía con el Aeropuerto Internacional, estudio de impacto ambiental, alineamientos por cauce de río. Anteproyecto: Análisis de todas las variables y necesidades del cliente, con el fin de optimizar los espacios y así brindar un mejor rendimiento de las áreas. Planos Constructivos: Desarrollo completo de planos constructivos, los cuales incluyen; diseño arquitectónico, diseño estructural, diseño mecánico y eléctrico en los cuales se debió considerar paralelamente el diseño de las cámaras de frío y el sistema de enfriamiento de las mismas, así como también se consideró el sistema de aislamiento de paredes, cielos y pisos. Dirección Técnica y Construcción de la obra:

Descripción

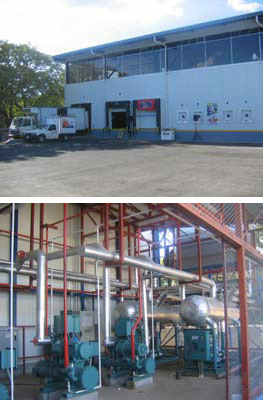

El Centro de Distribución de Cinta Azul cuenta con un área de construcción de 2.500 m2. Una nave industrial principal de 1.050 m2, en la cual se ubican las cámaras de enfriamiento de – 22 °C con una capacidad de 2.565 m3 y una cámara adicional de +2 °C con una capacidad de 4.967 m3. Así mismo cuenta un área de empaque y preparación de producto de 1.230 m3 a una temperatura de + 2 °C. La estructura principal de la nave esta compuesta de marcos estructurales de acero. Las cámaras fueron constituidas en panel aislado de 4 pulg. como sistema de aislamiento. En cuanto a la ventilación de la losa de contrapiso se diseñó un sistema de bloques de mampostería colocados invertidamente para aprovechar las celdas e introducir aire en ellas, también se colocaron dos láminas de aislante con un espesor de 4 pulg., una barrera de vapor y un concreto con inclusor de aire para evitar fisuras por efecto del congelamiento del agua contenida en la losa de concreto y del terreno natural. El Centro cuenta con un sistema de enfriamiento constituido por 5 evaporador marca Frick de amoniaco como materia prima. El andén cuenta con un área de 550 m2. En cuanto a oficinas se cuenta con un área de 200 m2 en la planta baja y 300 m2 en una segunda planta, prevista para las gerencias y el departamento de mercadeo. El Centro de Distribución cuenta con áreas complementarias tales como: baños y vestidores ( 45 m2 ), Cuarto eléctrico, sala de baterías y bóvedas de transformadores, con un área total de (100 m2). El cuarto de compresores y condensador evaporativo de (125 m2). Las zonas verdes constituyen 100 m2 aproximadamente.
